Стоманена двойна спирална предавка — неръждаема стомана SS304 и SS316 за устойчиви на корозия задвижвания тип „рибена кост“

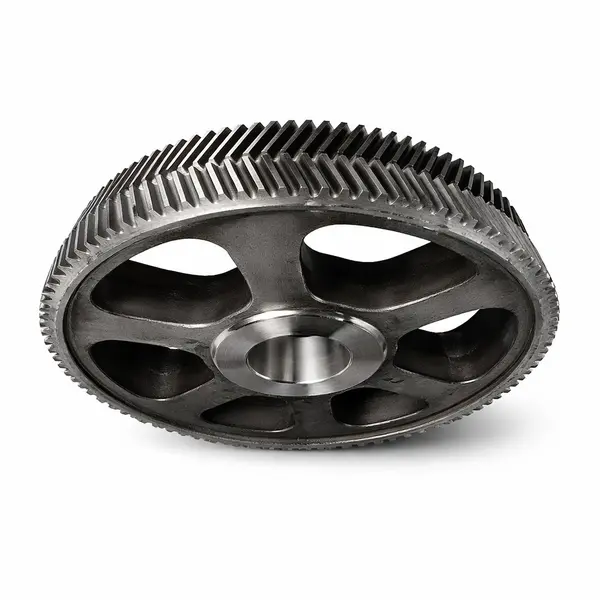

Стоманени двойни спирални зъбни колела

Korea Ever-Power Worm Gear Co., Ltd произвежда двойни спирални зъбни колела от неръждаема стомана от SS304 и SS316 с полирана повърхност за устойчиви на корозия приложения в хранително-вкусовата промишленост, фармацевтичното производство, задвижванията на химически заводи и морската среда. Стандартен диаметър от Φ20 мм, налични са и персонализирани размери. Конфигурацията „рибена кост“ от неръждаема стомана съчетава нулево аксиално усилие и тихи зацепващи характеристики на двойната спирална форма на зъбите с устойчивост на корозия, незамърсяване и съвместимост с измиване, изисквани от разпоредбите за безопасност на храните и фармацевтичните стандарти GMP. Сертифицирана система за качество по IATF16949 и ISO 9001:2015.

Категория:
Запитване сега

Стоманена двойна спирална предавка (неръждаема стомана) — Общ преглед

Когато зъбно колело работи в среда, където корозията, замърсяването или хигиената са критични проблеми, стандартните марки въглеродна и легирана стомана, използвани в общите индустриални зъбни колела, стават неподходящи - независимо от техните механични характеристики. Конвейерите за хранително-вкусова промишленост, задвижванията на фармацевтични смесители, скоростните кутии на бъркалките в химически заводи и спомагателните задвижвания на кораби в зони на пръски, всички те споделят изисквания, които въглеродната стомана не може да удовлетвори: устойчивост на корозивни атаки от почистващи препарати, технологични течности или солен спрей; незамърсяване на съседни продуктови потоци; способност да издържа на почистване с измиване без бързо износване на повърхността; и съответствие със стандартите за безопасност на храните и фармацевтичните стандарти за GMP материали. двойна спирална предавка от неръждаема стомана отговаря на всички тези изисквания едновременно, добавяйки предимствата на нулевото натоварване и гладката мрежа на формата на зъба тип „рибена кост“ към устойчивостта на корозия и хигиенната съвместимост на аустенитната неръждаема стомана.

Стоманени двойни спирални зъбни колела

Korea Ever-Power Worm Gear Co., Ltd произвежда двойни спирални зъбни колела от неръждаема стомана от SS304 (налична е 304L) и SS316 (налична е 316L за среди с интензивно съдържание на хлорид) със стандартно полирана повърхност. Начален диаметър Φ20 мм с възможност за персонализирани размери. Сертифицираната система за управление на качеството по IATF16949 и ISO 9001:2015 осигурява постоянна проследимост на материалите и съответствие с размерите - и двете критични изисквания за квалификация на оборудването във фармацевтичната и хранително-вкусовата промишленост.

Технически спецификации

процес на производство на двойно спирално зъбно колело от неръждаема стомана, полирана повърхностна обработка, SS304, проверка на качеството на SS316

Спецификации на продукта — Двойно спирално зъбно колело от неръждаема стомана

Параметър Стойност
Тип зъбно колело Двойно спирално зъбно колело (рибена кост) — неръждаема стомана
Основен материал SS304 (304L) / SS316 (316L) неръждаема стомана
Повърхностна обработка Полиран (Ra ≤ 0,8 μm по страничните страни на зъба за хранително/фармацевтично производство)
Стандартен диаметър От Φ20 мм; налични са и персонализирани размери
Форма на зъба Двойна спирала (лява + дясна спирала, централен облекчен канал)
Форма Кръгло (цилиндрично тяло на зъбно колело)
Обхват на приложение Хранително-вкусова промишленост, фармацевтични продукти, химически заводи, морски спомагателни съоръжения, зони за измиване
Сертифициране на качеството ISO 9001:2015; IATF16949 (стандарт за качество в автомобилната индустрия)
Формат на доставката По поръчка по чертеж или мостра; налични са ODM/OEM
Време за изпълнение Проба: 7 дни; масово производство: 2–3 седмици
Условия за плащане 50% аванс, баланс T/T преди изпращане

SS304 срещу SS316 — Избор на правилния клас неръждаема стомана

Двойна спирална предавка от неръждаема стомана, преработка на храни, фармацевтична, морска, химическа, приложение, SS304, избор от SS316

Както SS304, така и SS316 са аустенитни неръждаеми стомани с отлична обща устойчивост на корозия, немагнитни свойства в отгрято състояние и добра обработваемост за нарязване на зъби на зъбни колела. Изборът между тях се определя от специфичната корозивна среда в приложението:

Въглеродна стомана срещу неръждаема стомана — Ръководство за избор на двойно спирално зъбно колело

Фактор на селекция Въглеродна / легирана стомана SS304 SS316
Обща устойчивост на корозия Ниско — изисква покритие или запечатване Отличен за повечето среди Превъзходен — 2–2.5% Mo за устойчивост на хлориди
Хлорид / солен спрей Бърза точкова корозия Чувствителен над 60°C Препоръчва се за морски, крайбрежни, морски пръски
Съответствие с изискванията за контакт с храни Не е съвместимо без покритие Съответства на FDA/EU за контакт с храни Съответства на FDA/EU за контакт с храни
Устойчивост на почистващи препарати Атакува от каустични и киселинни CIP почистващи препарати Добра устойчивост на стандартни CIP химикали По-добра устойчивост, включително дезинфектанти с хипохлорит
Товароносимост Най-висока (може да се закали до HRC 58+) Умерена (HB 160–220, не може да се закалява) Умерен (подобен на SS304)
Единична цена Най-ниска (при еквивалентен размер) По-висока (премия за материал ~2,5–3×) Най-висока (добавка на Mo сплав, ~3,5–4× въглерод)
Препоръчва се за Сухи затворени редуктори в чиста промишлена среда Хранително-вкусова промишленост, фармацевтични продукти, леки химикали Морски открити съоръжения, офшорни, пръски морска вода, химически завод за хлориди

Основни предимства за приложения със задвижвания, критични за корозия

Корея Ever-Power двойна спирална предавка от неръждаема стомана, производство на хранителни фармацевтични продукти с полирана повърхност

▶ Полирана повърхност за съответствие с хигиенните изисквания

Зъбните стенки са полирани стандартно до Ra ≤ 0,8 μm. Гладката повърхност елиминира микропукнатини, където могат да се натрупват бактерии и остатъци от продукти — отговаря на изискванията за повърхностна обработка на FDA 21 CFR и Регламент (ЕО) 1935/2004 на ЕС за материали, контактуващи с храни, в зъбни предавки.

▶ Устойчивост на измиване и CIP миене

Двойните спирални зъбни колела от неръждаема стомана могат да издържат на ежедневно измиване с гореща вода, сода каустик (NaOH), фосфорна киселина и дезинфектанти с хипохлорит - стандартната химия за почистване на производствените линии за храни и напитки. Зъбните колела от въглеродна стомана корозират видимо в рамките на седмици в същата среда, замърсявайки продуктовия поток.

▶ Нулева аксиална тяга + нисък шум

Двойно спиралната форма на зъбите елиминира аксиалното натоварване на вала, като същевременно осигурява прогресивно зацепване и високо съотношение на контакт, което води до тиха и плавна работа. Производствените среди в хранителната и фармацевтичната промишленост изискват нисък шум за комфорта на оператора — зъбните колела от неръждаема стомана тип „рибена кост“ отговарят едновременно на изискванията за шум и хигиена.

▶ Система за качество IATF16949 + ISO 9001

IATF16949 е стандартът за система за управление на качеството в автомобилната промишленост — най-взискателният общ сертификат за качество на производството в световен мащаб. Приложимостта му тук сигнализира, че контролът на производствения процес е на или над нивото, изисквано от програмите за квалификация на оборудване във фармацевтичната и хранително-вкусовата промишленост.

▶ Пълно проследяване на материалите

Сертификат за мелница с номер на плавка, химичен състав (потвърдено съдържание на Cr, Ni, Mo) и механични свойства, предоставен с всяка поръчка на двойно спирално зъбно колело от неръждаема стомана. Валидирането на оборудване за фармацевтично и хранително производство изисква тази документация за протоколите IQ/OQ/PQ.

Сценарии на приложение — Устойчиви на корозия зъбни предавки

Двойно спирално зъбно колело от неръждаема стомана, приложения в хранително-вкусовата промишленост, фармацевтичната промишленост, химията, морското дело, офшорното задвижване

Преработка на храни и напитки

Линиите за бутилиране, преработката на млечни продукти, конвейерите за хлебни изделия и системите за миене на зеленчуци използват отворени зъбни задвижвания в зони, подложени на замърсяване на продукта и ежедневно измиване. В тези места, двойните спирални зъбни колела от неръждаема стомана SS316 осигуряват устойчивост на корозия, за да издържат на цикли на почистване с каустик и киселина CIP, като същевременно поддържат тихата работа, изисквана от Директивата на ЕС за машините, за граничните стойности на експозиция на шум на работното място. Полираната повърхност на зъбния ръб (Ra ≤ 0,8 μm) предотвратява натрупването на остатъци от продукт върху повърхностите на зъбите на зъбните колела в частично отворени задвижвания. Korea Ever-Power доставя неръждаема стомана. спираловидни зъбни колела за приложения в хранителни линии в Корея, Япония и Югоизточна Азия.

Фармацевтично и биотехнологично оборудване

Задвижванията на тави за покритие на фармацевтични таблетки, скоростните кутии на бъркалките за биореактори и задвижванията на лиофилизаторите (лиофилизатори) работят съгласно изискванията на GMP, които налагат проследяване на материалите, документация за повърхностната обработка и валидиране на почистваемостта. Двойните спирални зъбни колела от неръждаема стомана SS316L отговарят на изискванията за материали на USP Class VI и FDA за контактни повърхности на фармацевтичното оборудване. Документацията на системата за качество IATF16949 подкрепя документацията на протоколите IQ (квалификация на инсталацията) и OQ (експлоатационна квалификация), изисквани от програмите за валидиране на оборудване за фармацевтично производство.

Позиции с отворена екипировка за морски риболов

Морските плавателни съдове носят зъбни задвижвания на места, които са пряко изложени на пръски морска вода - механизми на котвени лебедки, въртящи се пръстени на палубни кранове и полузатворени спомагателни машини. В тези позиции, двойните спирални зъбни колела от неръждаема стомана SS316 осигуряват надеждна работа без бързата хлоридна точкова корозия, която атакува зъбните колела от въглеродна стомана в рамките на месеци след монтажа. Нулевата аксиална аксиална сила, характерна за формата „рибена кост“, също така намалява натоварването на лагерите в компактните, ограничени в пространството корпуси, типични за морските палубни машини. За съответните производител на спирални зъбни колела продуктовата гама, вижте пълния каталог на Korea Ever-Power. червячна предавка Серията е налична за компактни морски спомагателни задвижвания с високо предавателно число.

Качество и обслужване

Проверка на качеството на зъбните колела от неръждаема стомана от Корея Ever-Power, проверка на размерите, измерване на полирана повърхност

  • ✔ Производство по чертеж или мостраPRO/E, AutoCAD, SolidWorks, UG — приемат се всички CAD формати; налично е обратно инженерство от износени образци
  • ✔ Време за изпълнение на пробата 7 дни за прости модели; масово производство 2–3 седмици от потвърждаването на поръчката
  • ✔ Доклади от инспекциитедоклад за материалите, доклад за механичните свойства, доклад за проверка на размерите, проверка от трета страна се предлага при поискване
  • ✔ 100% предварителна проверкаВсички продукти се проверяват преди изпращане; седмични отчети за напредъка на производството с цифрови снимки и видеоклипове, налични за големи поръчки
  • ✔ Едногодишна гаранция за качество от касовата бележка на клиента; Alibaba Trade Assurance е налична за сигурност на транзакциите

Видове екипировка от Корея Ever-Power

Видове зъбни колела Корея Ever-Power неръждаема стомана с конусовидна червячна спираловидна двойна спираловидна вътрешна венчелистка

Korea Ever-Power произвежда пълната гама от видове зъбни колела от неръждаема стомана и други устойчиви на корозия материали за хранително-вкусова, фармацевтична, химическа и морска промишленост:

  • ⬡ Единична спирална предавка (неръждаема стомана): Където аксиалният натиск е управляем и разходите за двойна спирала не са оправдани. Пълен диапазон при спираловидни зъбни колела каталог.
  • ⬡ Зъбно колело (неръждаема стомана): За нискоскоростни спомагателни задвижвания в хранителни и химически заводи, където тихата работа е по-малко критична от устойчивостта на корозия.
  • ⬡ Конично зъбно колело (неръждаема стомана): Ъглови задвижвания в зони за промиване — ъглови редуктори на миксери, задвижвания на сепаратори за млечни продукти, бъркалки в химически заводи.
  • ⬡ Червячна предавка (неръждаема стомана): Компактни задвижвания с високо предавателно число за хигиенични механизми за позициониране. Вижте червячна предавка гама за конфигурации от неръждаема стомана.
  • ⬡ Вътрешен венец зъбно колело: Вътрешни зъбни колела от неръждаема стомана за затворени планетарни задвижвания в хранително-вкусовата и фармацевтичната индустрия.

Спирална скоростна кутия от неръждаема стомана, сглобена единица, хранително-фармацевтична химическа морска употреба

Често задавани въпроси

Могат ли двойните спирални зъбни колела от неръждаема стомана да бъдат закалени за по-висока товароносимост?

Аустенитните неръждаеми стомани (SS304 и SS316) не могат да бъдат закалени чрез термична обработка — тяхната металургия не поддържа мартензитна трансформация. Закаляването е постижимо само чрез студена обработка, което не е практично за профили на зъбите на зъбни колела. Следователно капацитетът на контактно натоварване на зъбите на двойни спирални зъбни колела от неръждаема стомана е ограничен до нивото на отгрята якост (HB 160–220), което е адекватно за приложения в спомагателните задвижвания в хранителната, фармацевтичната, химическата и морската промишленост при умерените натоварвания, които тези среди обикновено представляват. За задвижвания с високо натоварване, където се изискват както устойчивост на корозия, така и висока якост на зъбите, валежно закаляващите се неръждаеми стомани (17-4PH, 15-5PH) или дуплексните неръждаеми стомани (2205) предлагат междинни характеристики — свържете се с Korea Ever-Power за осъществимост на тези спецификации.

Каква е разликата между SS304 и SS316 за приложения в хранително-вкусовата промишленост?

SS304 съдържа 18% Cr и 8% Ni. Той осигурява отлична обща устойчивост на корозия за стандартни среди за преработка на храни — неутрални и леки киселинни или алкални почистващи препарати, вода за измиване — на по-ниска цена от SS316. SS316 добавя 2–2,5% молибден, което значително подобрява устойчивостта на точкова корозия, предизвикана от хлориди. За хранителни предприятия, използващи хипохлоритни дезинфектанти (NaOCl), крайбрежни хранителни фабрики, където има сол във въздуха, или преработка на морски дарове, където контактът със саламура е постоянен, SS316 е силно препоръчителен. Допълнителните разходи за материали за SS316 обикновено са 30–40% спрямо SS304 и са оправдани, когато е налице излагане на хлориди.

Каква смазка се използва за двойни спирални зъбни колела от неръждаема стомана в хранителни приложения?

В хранителни и фармацевтични приложения, зъбното задвижване трябва да използва регистрирана в NSF H1 смазка за хранителни цели — минерално или синтетично трансмисионно масло, одобрено за случаен контакт с храни. Общите спецификации са PAO (полиалфаолефин) трансмисионно масло за хранителни цели ISO VG 150–460 или бяло минерално масло за трансмисии за хранителни цели. Класификацията NSF H1 гарантира, че ако смазката влезе в контакт с хранителния продукт, тя не представлява риск за здравето под регулирания праг на случаен контакт. Korea Ever-Power доставя сухи (без смазка) двойни спирални зъбни колела от неръждаема стомана, за да може клиентът да нанесе одобрената смазка за хранителни цели при монтажа. Изборът на смазка трябва да бъде потвърден с производителя на оригинално оборудване (OEM) или с инженер по смазване.

Прилага ли се сертификацията по IATF16949 за зъбни колела от неръждаема стомана за клиенти от хранително-вкусовата промишленост?

IATF16949 е стандартът за система за управление на качеството, специфичен за автомобилната индустрия, но неговите изисквания – управление на риска, APQP, FMEA, планове за контрол и одит на процесите – представляват най-високото ниво на строгост на системата за качество в производството. Производителите на хранително-вкусово и фармацевтично оборудване все по-често приемат IATF16949 като еквивалентен или надвишаващ собствените им изисквания за качество на доставчиците. За доставчици на оборудване, които изискват документация по BRC, SQF или FDA 21 CFR Part 11, Korea Ever-Power може да предостави необходимите данни за качество (сертификат за материал, доклад за проверка на размерите и резултати от одит на процесите) от системата за качество IATF16949.

Какво е времето за изпълнение на двойните спирални зъбни колела от неръждаема стомана?

Срокът за изпълнение на мострите е 7 дни за прости модели с лесно налична неръждаема стомана. Срокът за изпълнение на масовото производство е 2–3 седмици от потвърждаването на поръчката за стандартни диаметри и спецификации. Срокът за изпълнение на по-големи зъбни колела от неръждаема стомана (външен диаметър над 300 мм) може да удължи до 4–6 седмици в зависимост от наличността на материалите и натоварването на машинния капацитет при поръчка. Посочете желаната дата на доставка на етап запитване и Korea Ever-Power ще потвърди постижимия график.

Отзиви от клиенти

Ким Хе-джин, мениджър „Инженеринг на оборудване“, фабрика за хранителни продукти Нонгшим (трето тримесечие на 2024 г.)

„Преобразувахме нашата конвейерна скоростна кутия от въглеродна стомана в двойни спирални зъбни колела от неръждаема стомана SS316, след като хигиенен одит отбеляза риск от замърсяване с ръжда. Korea Ever-Power достави зъбните колела SS316 със сертификати за материали, потвърждаващи съдържанието на молибден. След 11 месеца ежедневно промиване с гореща вода, не се наблюдаваше корозия по никоя от зъбните повърхности. Промяната реши проблема с одита завинаги.“

Лий Дже-гьонг, инженер по технологично оборудване, Samsung Biologics Incheon (четвърто тримесечие на 2024 г.)

„За ремонт на задвижването на бъркалката на биореактор избрахме двойни спирални зъбни колела от неръждаема стомана SS316L. Сертификацията по IATF16949 и пълната документация за проследяване на материалите от Korea Ever-Power удовлетвориха изискванията ни за документация за квалификация на фармацевтично оборудване (IQ/OQ) без никакви допълнителни изисквания за документация. Сертификатите за повърхностна обработка потвърдиха Ra ≤ 0,8 μm по страничните части на зъбите.“

Парк Сонг-те, инженер по морски системи, ремонт на плавателни съдове в Пусан (второ тримесечие на 2024 г.)

„Сменихме задвижванията на палубните машини с отворени зъбни колела на крайбрежен пътнически ферибот с двойни спирални зъбни колела от неръждаема стомана SS316. Корозията от солена струя беше унищожила предишния комплект от въглеродна стомана за 14 месеца. След 8 месеца експлоатация в същата солена среда, зъбните колела от неръждаема стомана не показват точково образувание или повърхностно увреждане. Полираното покритие също така намалява натоварването от поддръжка в сравнение с боядисаната въглеродна стомана.“

Чен Уей-лианг, инженер по завода, производител на фармацевтични продукти в Тайпе (първо тримесечие на 2025 г.)

„Използваме двойни спирални зъбни колела от неръждаема стомана Korea Ever-Power SS304 в скоростните кутии за покритие на таблетки. 7-дневното време за изпълнение на пробите ни позволи бързо да квалифицираме частта в нашата одобрена система за доставчици. Плавната и тиха мрежа е особено ценена в нашите помещения за покритие на таблетки съгласно GMP, където мониторингът на шума е част от оценката на работната среда на оператора.“

Сато Хироки, Закупуване на оборудване, Ajinomoto Food Processing (трето тримесечие на 2024 г.)

„Закупуваме двойни спирални зъбни колела от неръждаема стомана SS316 от Korea Ever-Power за оборудване за смесване и транспортиране на храни, използвано в производството на мононатриев глутамат. Седмичните отчети за напредъка със снимки по време на производството ни дават добра видимост. Размерната проверка премина нашата вътрешна проверка за габарити при всяка доставка. Конкурентни цени в сравнение с японските доставчици, като същевременно се поддържат еквивалентни стандарти за документация за качество.“
