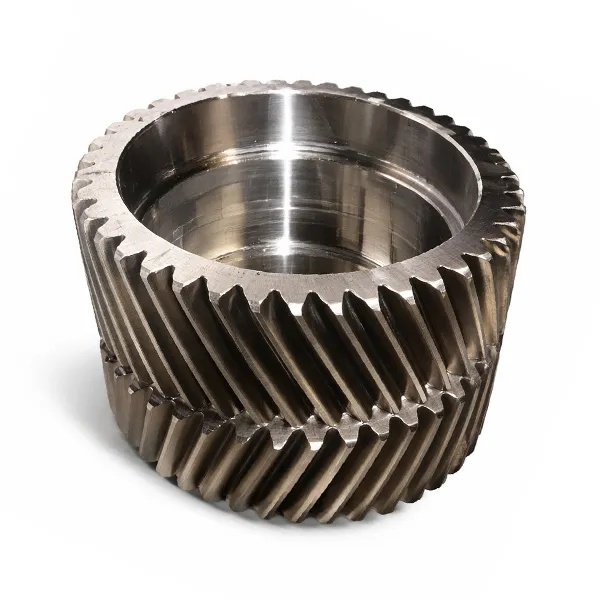

산업용 합금강 이중 나선형 기어 - 정밀 헤링본 조립을 위한 최고급 맞춤형 합금 매트릭스

한국에버파워웜기어(주)는 45# 탄소강부터 40Cr, 42CrMo, 20CrMnTi, 20CrNiMo, 17CrNiMo6에 이르기까지 다양한 엔지니어링 강종의 산업용 합금강 이중 헬리컬 기어를 고객 도면 또는 사양에 따라 제조합니다. 최소 주문 수량은 1개입니다. 헤링본 기어 제조에서 가장 중요한 요구 사항은 치형 정밀도 외에도 기어박스 설계자가 지정한 조립 공차 내에서 좌우 헬릭스 반쪽 사이의 대칭면인 중심면 위치를 정밀하게 제어하는 것입니다. 한국에버파워는 모든 이중 헬리컬 기어 생산 과정에서 표준 치수 검사의 일환으로 중심면 위치를 정밀하게 제어합니다. 합금 등급 선택 및 중심면 공차 사양에 대한 ODM 엔지니어링 지원을 제공합니다.

범주: 헬리컬 기어

지금 문의하세요

설명

산업용 합금강 이중 나선형 기어 - 개요

이중 헬리컬 기어 드라이브 설계는 다른 어떤 기어 구성보다 더 많은 엔지니어링 결정을 수반합니다. 기어 설계자는 모든 원통형 기어에 공통적인 치형 매개변수(모듈, 톱니 수, 헬릭스 각도, 압력각, 면폭)뿐만 아니라 적용 분야의 하중 강도, 작동 온도 범위 및 표면 경도 요구 사항에 맞는 합금강 등급, 톱니 단면 전체에 걸쳐 지정된 특성을 달성하는 열처리 사이클, 그리고 특히 헤링본 기어의 경우 조립된 기어박스에서 좌우 헬릭스 절반이 얼마나 정확하게 정렬되어야 양쪽 톱니 면에 하중이 고르게 분산되는지를 결정하는 중심면 정렬 사양까지 선택해야 합니다. 이러한 각 결정은 비용과 성능에 영향을 미치며, 잘못된 선택은 기어의 조기 고장이나 불필요한 과사 사양으로 인한 비용 증가를 초래할 수 있습니다.

산업용 합금강 이중 나선형 기어

한국 에버파워 웜기어 주식회사에서 제조합니다. 산업용 합금강 이중 나선형 기어 산업용 기어박스에 사용되는 모든 종류의 엔지니어링 강재를 취급합니다. 중하중 컨베이어 드라이브용 45# 탄소강부터 철도 및 해양 설비용 17CrNiMo6 침탄 경질 치형강까지, 최소 주문 수량은 1개부터이며 도면에 따라 맞춤 제작이 가능합니다. 한국 에버파워의 엔지니어링 팀은 신규 기어박스 설계 또는 기존 기어 구동 시스템 업그레이드를 진행하는 고객을 위해 합금 등급 선정 및 중심면 공차 사양에 대한 ODM 지원을 제공합니다. 전체 제품 카탈로그는 다음에서 확인하실 수 있습니다. 헬리컬 기어 한국 에버파워의 전체 제품 라인업을 확인해 보세요.

기술 사양

산업용 합금강 이중 나선형 기어 제조 공정 기어 호빙 밀링 중심 평면 정렬

제품 사양 — 산업용 합금강 이중 나선형 기어

매개변수	값
기어 타입	이중 나선형 기어(헤링본) - 합금강
치아 형태	이중 나선(헤링본) — 왼쪽 나선 + 오른쪽 나선
재질 범위	45# / 40Cr / 42CrMo / 20CrMnTi / 20CrNiMo / 17CrNiMo6 — 또는 도면에 따른 기타 합금
모양	원형(원통형 기어 본체)
최소 주문 수량	1개
사용/적용	산업 분야 - 높은 접촉비와 무추력 병렬축 구동 장치가 필요한 모든 분야
중심면 정렬	치수 검사의 일환으로 고객 사양에 따라 관리 및 보고됩니다.
제조 방법	생성 가공 방식(호빙/셰이핑); 정밀 가공용 버전은 연삭 가공을 선택적으로 적용할 수 있습니다.
공급 형식	도면별 맞춤 제작 가능; ODM 등급 선택 지원 가능
지불 조건	50% 선불, 나머지 50%는 납품 전 완제품 사진 확인 후 지급 (T/T)

중심면 — 이중 나선형 기어 조립에서 가장 중요한 치수

이중 헬리컬 기어 드라이브 조립에서 가장 중요한 요구 사항은 (치 형상 외에) 중심면의 정확한 위치 선정입니다. 중심면(대칭면 또는 중간면이라고도 함)은 각 기어의 좌측 및 우측 헬릭스 부분의 중간에 위치하며 기어 축에 수직인 평면입니다. 조립 시, 두 기어 모두 중심면이 기어박스 설계자가 지정한 허용 오차 범위 내에서 정렬되어야 합니다. 두 기어의 중심면이 서로 어긋나면 두 헬릭스 부분 사이의 하중 분산이 불균등해져 한쪽이 다른 쪽보다 더 많은 하중을 받게 되므로, 축 방향 추력 제로화 효과가 부분적으로 상쇄되고 비대칭적인 마모 패턴이 발생하여 기어 수명이 단축됩니다.

중심면 오차는 어떻게 발생하는가

이중 헬리컬 기어 조립체에서 중심면 위치 오차는 세 가지 원인에서 발생할 수 있습니다. 첫째, 기어 본체의 제조 오차(중심 릴리프 그루브 위치가 설계 중심선에서 벗어남), 둘째, 조립 오차(설치 시 기어가 축에 축 방향으로 정확하게 위치하지 않음), 셋째, 작동 중 발생하는 편차(정상 작동 중 열팽창으로 인해 기어 본체가 설계 위치 대비 축 방향으로 이동함)입니다. 한국 에버파워는 모든 이중 헬리컬 기어 생산 시 양쪽 기어 단면의 릴리프 그루브 위치를 측정하고 기록함으로써 제조 오차를 관리합니다. 조립 및 작동 오차는 기어박스 설계자가 축 숄더 위치 및 축 열팽창 여유를 통해 관리해야 합니다.

중심면 공차 사양

조립 시 허용 가능한 중심면 위치 오차는 치면 폭과 헬릭스 각도에 따라 달라집니다. 치면 폭 b = 200mm, 헬릭스 각도 β = 25°인 일반적인 산업용 이중 헬리컬 기어의 경우, 맞물리는 두 기어 사이의 중심면 오프셋이 1mm이면 두 헬릭스 반쪽 사이에 약 5~8%의 하중 불균형이 발생하며, 이는 일반적으로 사용 환경에서 허용 가능한 수준입니다. 그러나 치면 폭이 좁은 기어(b = 50mm, β = 30°)의 경우, 동일한 오프셋은 20~25%의 하중 불균형을 초래하여 수명에 상당한 영향을 미칠 수 있습니다. 한국 에버파워는 ODM 엔지니어링 지원 서비스의 일환으로 새로운 기어박스 설계에 적합한 중심면 공차 사양에 대한 자문을 제공합니다.

산업용 이중 나선 기어용 합금강 등급 선정 가이드

강철 등급	최대 경도	핵심 강도	이중 나선 구조에 가장 적합한 응용 분야
45# 탄소강	HB 240–280 (QT)	좋은	중하중 컨베이어, 교반기, 저속 산업용 기어박스 - 최저가
40크레딧	HRC 48–54 (유도)	좋은	일반 산업용 기어박스, 펌프 구동 장치 - 45#에서 비용 효율적인 업그레이드
42CrMo	HRC 50–55 (유도)	매우 우수함; 높은 인성	압연 공장, 광업, 해양 플랜트, 중충격 하중을 받는 산업용 구동 장치
20CrMnTi	HRC 58–62 (침탄 처리)	케이스/코어 차별성이 탁월합니다.	고주기 산업용 드라이브, CNC 공작기계, 압축기 최종단
20CrNiMo	HRC 58–62 (침탄 처리)	20CrMnTi보다 영하의 온도에서 더 우수한 인성을 지닙니다.	해양 보조 장치, 해상 윈치, 저온 환경용 옥외 산업용 구동 장치
17CrNiMo6	HRC 58–62 (침탄 처리)	최고 성능 - 샤르피 충격 시험 (영하 40°C)	철도 견인, 고속 터빈 기어박스, 선급 협회 승인 해양

산업용 합금강 이중 나선형 기어 공급의 핵심 이점

한국 에버파워 산업용 합금강 이중 헬리컬 기어 제조 공장 중앙 평면 검사

▶ 중앙 평면 제어 및 문서화

표준 치수 검사 패키지의 일부로 모든 이중 헬리컬 기어의 기어 끝면을 기준으로 한 릴리프 그루브 위치를 측정하고 기록합니다. 중심면 위치 공차를 지정하는 고객에게는 적합성 인증서를 제공합니다. 이는 중심면 오차에 대한 민감도가 가장 높은 좁은 면폭 또는 높은 헬릭스 각도를 가진 기어박스에 매우 중요합니다.

▶ 모든 합금강 등급 제공 — 최소 주문 수량 1개

최소 주문 수량 제한이 없습니다. 한국 에버파워는 단순 저부하 용도에 적합한 45# 탄소강부터 철도 및 해양 인증 구동 장치에 사용되는 17CrNiMo6 침탄강까지 모든 표준 산업용 합금강 등급으로 시제품 및 교체용 이중 헬리컬 기어를 1개씩 제작합니다. 1개 가격은 견적 단계에서 확정됩니다.

▶ 생성적 제조 방식

이중 헬리컬 기어는 생성 가공법(외부 기어의 경우 기어 호빙, 호빙이 불가능한 형상의 경우 기어 셰이핑)으로 제작됩니다. 생성 가공법은 절삭 공구가 가공물에 대해 지속적으로 움직이면서 전체 치면 높이에 걸쳐 정확한 인벌류트 치형을 생성합니다. 이는 두 개의 헬릭스 부분이 맞물리는 기어와 동시에 맞물려야 하는 이중 헬리컬 기어에 필수적인 요소입니다.

▶ ODM 등급 선정 엔지니어링 지원

새로운 기어박스를 설계하거나 교체용 합금 등급을 선택하는 고객은 한국 에버파워의 엔지니어링 컨설팅 서비스를 이용할 수 있습니다. 전달 토크, 속도, 작동 주기, 열 환경 및 수명 요구 사항을 제공해 주시면, 적절한 합금 등급과 열처리 방법을 추천해 드리고 제조 시작 전에 제안된 사양에서의 예상 수명을 확인해 드립니다.

▶ 안정적이고 경쟁력 있는 가격

한국 에버파워는 자체 단조, 가공, 열처리 및 검사 설비를 갖춘 직접 제조업체로서, 공급망에 중간 유통업체의 마진이 없습니다. 가격은 시제품의 경우 개당, 양산품의 경우 배치 단위로 책정되며, 장기 공급 계약 시 정기적인 가격 재검토가 이루어집니다. 고객은 엔지니어링 팀에 상세 요구사항을 제출하여 가격을 확정할 수 있습니다.

산업용 합금강 이중 나선형 기어의 적용 시나리오

산업용 합금강 이중 나선형 기어는 컨베이어, 압축기, 크레인 구동 장치, 기어박스 등에 적용됩니다.

맞춤형 단품 및 소량 생산 교체 기어

MOQ-1 기능의 가장 일반적인 사용 사례는 기존 제조업체에서 부품 생산을 중단한 구형 기어박스의 마모된 이중 헬리컬 기어를 교체하는 것입니다. 산업 설비 엔지니어는 마모된 기어 샘플 또는 보관된 도면을 제공하며, 한국 에버파워는 형상을 측정하고 OES 분광계를 통해 합금 등급을 확인한 후 크기 및 열처리 조건에 따라 15~25영업일 내에 일치하는 교체품을 생산합니다. 교체품이 기존 기어박스 하우징 및 샤프트 숄더 위치에 맞는지 확인하기 위해 마모된 기어 측정값과 중심면 위치를 대조하여 검증합니다. 한국 에버파워에서 제공하는 모든 이중 헬리컬 기어 제품은 다음 웹사이트에서 확인할 수 있습니다. 헬리컬 기어.

새로운 기어박스 설계 및 프로토타입 제작

장비 설계자는 다음과 같이 선택합니다. 이중 나선형 기어 새로운 기어박스 설계를 위해서는 일반적으로 생산 금형 제작 및 물량 투입 전에 기능 및 내구성 테스트를 위해 한두 세트의 프로토타입이 필요합니다. 한국 에버파워는 최소 주문 수량(MOQ) 1개 제작 능력과 15~25일의 프로토타입 제작 기간을 제공하여 긴 조달 기간 없이 설계 반복 주기를 진행할 수 있도록 지원합니다. 초기 조립 및 간극 검증을 위한 45# 연질 치형 프로토타입에서 첫 번째 기능 하중 테스트를 위한 42CrMo HRC 50-55 버전으로의 교체와 같이, 프로토타입 버전 간의 합금 등급 변경도 짧은 전환 기간으로 가능합니다. 자세한 내용은 다음을 참조하십시오. 헬리컬 기어 제조업체 한국 에버파워는 엔지니어링 컨설팅을 제공합니다. 동일 설계에 웜 기어 요소가 필요한 구동 장치의 경우, 웜 기어 이 시리즈는 모든 구성을 다룹니다. 더 넓은 맥락에서 보면 이중 나선형 기어 설계 및 엔지니어링 관련 문헌에서 이론 전반을 다루고 있습니다.

품질 및 서비스

한국 에버파워 산업용 합금강 이중 헬리컬 기어 치수 검사 중심면 측정

✔ 도면 또는 사양에 따른 맞춤 제작합금 등급, 모듈, 나선 각도, 직경에 관계없이 단일 부품부터 제작 가능
✔ 중심면 위치가 기록됨 생산된 모든 이중 헬리컬 기어의 치수 검사 보고서에
✔ 샘플 제공 가능 신제품 개발을 위한 샘플이며, 샘플 비용은 첫 번째 생산 주문에서 차감됩니다.
✔ 기존 데이터 수정고객은 합금 등급, 치수 또는 공차 데이터를 보내 협의할 수 있으며, 대부분의 수정 사항을 수용할 수 있습니다.
✔ 50/50 T/T 결제 조건주문 시 50% 선금, 나머지 50%는 납품 전 완제품 사진 확인 후 지불

한국 Ever-Power의 기어 종류

한국 에버파워(Ever-Power) 합금강 이중 나선형 스퍼 기어, 베벨 기어, 웜 기어, 랙 피니언, 산업용

한국 에버파워는 모든 합금강 등급으로 다양한 산업용 기어를 생산하며, 이중 나선형 기어 제품군과 동일한 최소 주문 수량(MOQ-1) 및 맞춤 제작 기능을 제공합니다.

⬡ 단일 헬리컬 기어: 이중 나선형 구조가 필요하지 않은 경우. 전체 합금 등급 범위 헬리컬 기어.
⬡ 스퍼 기어: 중속 산업용 구동 장치 및 개방형 기어 시스템에 사용되는 직선 절삭 평행축 기어.
⬡ 베벨 기어: 직각으로 교차하는 샤프트 드라이브는 직선형 및 나선형 구성으로 제공됩니다.
⬡ 웜 기어: 고비율 소형 90° 드라이브. 자세한 내용은 다음을 참조하십시오. 웜 기어 전 제품군을 위한 시리즈입니다.
⬡ 내부 링 기어: 행성 기어 및 유성 기어 감속 구성용입니다.

헬리컬 기어박스 조립식 감속기 산업용 합금강 이중 헬리컬 기어 적용

자주 묻는 질문

이중 나선형 기어의 중심면이란 무엇이며, 왜 중요한가요?

중심면은 이중 헬리컬 기어 본체를 좌우 헬릭스 부분의 중간에서 나누는 대칭면으로, 일반적으로 릴리프 그루브의 중심을 통과합니다. 두 개의 이중 헬리컬 기어를 조립할 때, 각 기어의 두 헬릭스 부분이 동시에 맞물려 하중을 균등하게 분담하려면 중심면이 (지정된 허용 오차 내에서) 정렬되어야 합니다. 중심면이 정렬되지 않으면 한쪽 헬릭스 부분이 다른 쪽보다 더 많은 하중을 받게 되어 추력 상쇄 효과가 감소하고, 비대칭 접촉 패턴이 발생하여 한쪽 면의 치 마모가 가속화되며, 축 베어링에 하중을 가하는 잔류 축 방향 힘이 발생할 수 있습니다. 한국 에버파워는 표준 검사의 일환으로 모든 이중 헬리컬 기어의 중심면 위치를 측정하고 기록합니다.

산업용 이중 나선형 기어에 42CrMo와 20CrMnTi 중 어떤 재질을 선택해야 할까요?

핵심적인 선택 요소는 하중 특성과 열처리 공정입니다. 42CrMo는 HRC 50-55까지 유도 경화 처리되어 강인한 QT 코어를 유지합니다. 이는 충격 하중이나 공작물 진입 시 충격이 발생하는 작업 환경(압연기, 분쇄기, 불규칙 하중을 받는 대형 컨베이어)에 적합한 사양입니다. 20CrMnTi는 HRC 58-62까지 침탄 처리되어 훨씬 높은 접촉 피로 강도를 제공합니다. 이는 큰 충격이 없는 연속적인 고주기 하중(CNC 공작기계 구동 장치, 고속 압축기, 자동차 구동계)에 적합한 사양입니다. 충격 하중이 크지 않은 고주기 피로가 주된 용도라면 20CrMnTi가 치면의 수명을 연장해 줍니다. 하지만 충격 하중이 큰 경우에는 표면 경도는 낮더라도 42CrMo의 더 강한 코어가 더 안전한 선택입니다.

제가 용도에 필요한 사양만 알고 있을 경우, 한국 에버파워에서 적합한 합금강 종류를 선택하는 데 도움을 줄 수 있나요?

네, 이것이 바로 ODM 서비스입니다. 다음 정보를 제공해 주십시오: 기어 맞물림 시 전달 토크, 입력 및 출력 속도, 작동 주기(일일 작동 시간, 시간당 방향 전환 횟수), 설계 수명 목표(시간), 열적 또는 부식성 환경 요인, 그리고 관련 규제 요건(식품 접촉, 해양 분류, 철도 표준). 코리아 에버파워는 적합한 합금 등급, 열처리, 치형 정밀도 등급, 그리고 해당 용도에 대한 치형 연삭 필요성 여부를 추천해 드립니다. ODM 서비스는 견적 과정에 포함되어 제공되며, 합금 선정 상담에 대한 별도 비용은 없습니다.

모든 이중 나선형 기어를 호빙 가공으로 제작할 수 없는 이유는 무엇입니까?

기어 호빙은 호브 커터가 기어 블랭크를 축 방향으로 이동하면서 가공하는 공정입니다. 이중 헬리컬(헤링본) 기어의 경우, 호브는 기어 중앙에서 왼쪽 헬릭스 경로에서 오른쪽 헬릭스 경로로 전환해야 합니다. 이를 위해서는 호브가 중앙 릴리프 홈 위치에서 기어 치면을 빠져나와 반대쪽에서 다시 진입하여 반대쪽 헬릭스 경로를 가공해야 합니다. 이는 충분한 중앙 릴리프 홈이 있는 헤링본 기어(일반적인 "오픈 헤링본" 형태)에서는 기계적으로 가능합니다. 중앙 홈이 없는 연속 헤링본 기어("클로즈드 헤링본" 또는 일체형 헤링본)의 경우, 호빙을 사용할 수 없으므로 기어 셰이핑을 사용해야 합니다. 하지만 기어 셰이핑은 호빙보다 생산성이 떨어집니다. 한국 에버파워는 고객의 설계 요구 사항에 따라 오픈 헤링본(호빙)과 클로즈드 헤링본(셰이핑) 형태의 기어를 모두 생산합니다.
